そうだ録画サーバーを作ろう

環境

D588/V
D3455-A11 GS 1
EarthSoft PT1 RevB
その辺に転がってたカードリーダー
Windows11 Pro 23H2
BonDriverProxyEX(tsukumi氏ビルド)
BonDriver_PT-ST(人柱版3)
EPGDataCap_Bon(tsukumi氏ビルド)
必要なファイルを集める
PT1公式ドライバ
PT1/2公式SDK
PT1/2公式sample
PT1-PT2-Sample-200改.zip
BonDriver_PT- ST(人柱版3)up0305.zip
BonDriverProxyEx
EpgDataCap_Bon
Microsoft Visual C++ 再頒布可能パッケージx86
Microsoft Visual C++ 再頒布可能パッケージx64
インストール作業
vc2015-2022ランタイムを32bit/64bit両方インストールします
PT1 Driverをインストールします
PT1/2SDKをインストールします
BonDriverProxyEXセットアップ
Cドライブ直下にDTVフォルダを作ります
その中にBonDriverProxyEXのzipを解凍して出来上がるBonDriverProxyEx-Service_64bitフォルダをコピーします
BonDriverProxyEx.iniを開き36行目と37行目を下記のように編集します

00=PT-T;BonDriver_PT-T0.dll;BonDriver_PT-T1.dll
01=PT-S;BonDriver_PT-S0.dll;BonDriver_PT-S1.dll

PT1/PT2を2枚刺してる場合は下記のように変更します

00=PT-T;BonDriver_PT-T0.dll;BonDriver_PT-T1.dll;BonDriver_PT-T2.dll;BonDriver_PT-T3.dll
01=PT-S;BonDriver_PT-S0.dll;BonDriver_PT-S1.dll;BonDriver_PT-S2.dll;BonDriver_PT-S3.dll

BonDriver_Proxy_T.iniを開き4行目を下記のように編集します

ADDRESS=127.0.0.1

BonDriver_Proxy_T.iniを開き10行目を下記のように編集します

BONDRIVER=PT-T

BonDriver_Proxy_S.iniを開き4行目を下記のように編集します

ADDRESS=127.0.0.1

BonDriver_Proxy_S.iniを開き10行目を下記のように編集します

BONDRIVER=PT-S

up305.zipを解凍して出てきたx64フォルダの中身をC:\DTV\BonDriverProxyEx-Service_64bit\BonDriverに貼り付けます
パスのところをクリックしてcmdと入力してEnterを押します
下記のコマンドを張り付けて実行します

copy BonDriver_PT-S.dll BonDriver_PT-S0.dll
copy BonDriver_PT-T.dll BonDriver_PT-T0.dll
ren  BonDriver_PT-S.dll BonDriver_PT-S1.dll
ren  BonDriver_PT-T.dll BonDriver_PT-T1.dll

PT1/PT2を2枚刺してる場合は下記のコマンドを実行します

copy BonDriver_PT-S.dll BonDriver_PT-S0.dll
copy BonDriver_PT-T.dll BonDriver_PT-T0.dll
copy BonDriver_PT-S.dll BonDriver_PT-S1.dll
copy BonDriver_PT-T.dll BonDriver_PT-T1.dll
copy BonDriver_PT-S.dll BonDriver_PT-S2.dll
copy BonDriver_PT-T.dll BonDriver_PT-T2.dll
ren  BonDriver_PT-S.dll BonDriver_PT-S3.dll
ren  BonDriver_PT-T.dll BonDriver_PT-T3.dll

BonDriver_PT-T.ChSet.txtを開き107行目を下記のように編集します

C63Ch    1   50  62  0

ダウンロードしたPT1-PT2-Sample-200改.zipを解凍し出てきたバイナリを実行
0 => 1 => 0 => 0 => 8 => 1 の順に数字を押す(最後の1は2枚刺しの場合は2を押す)
実行したバイナリと同じフォルダにBonDriver_PT-S.ChSet.txtが生成されるのでそれをC:\DTV\BonDriverProxyEx-Service_64bit\BonDriverに上書き保存

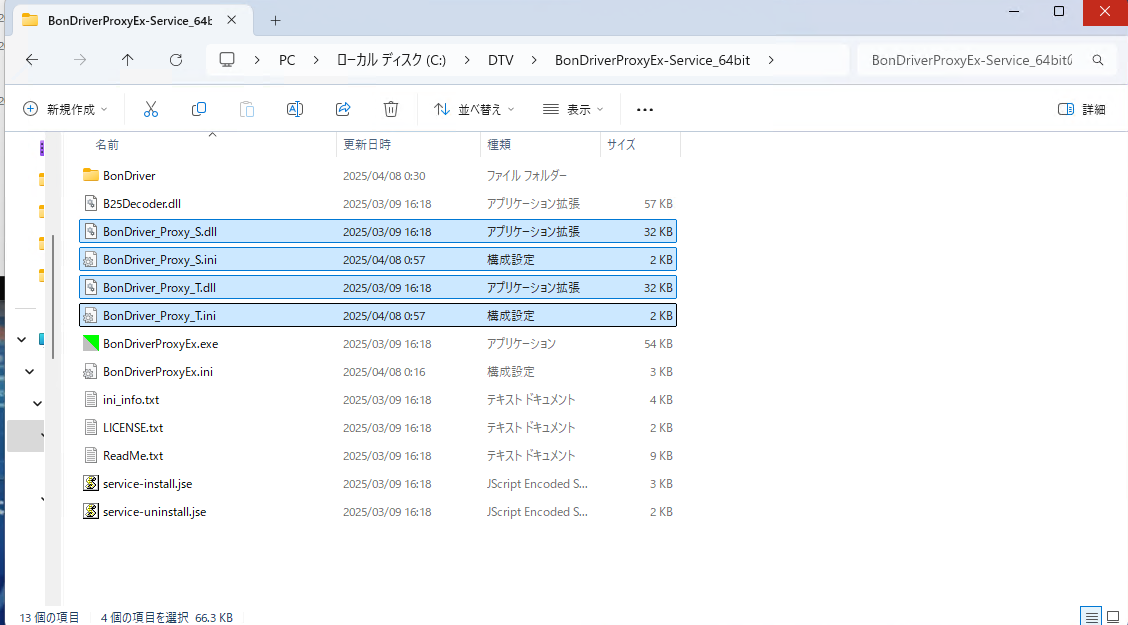

下記画像のようになっていればOKです
最終的なファイル構造は下記のようになっていればOKです

C
└─DTV
    └─BonDriverProxyEx-Service_64bit
        ├─B25Decoder.dll
        ├─BonDriver
        │  ├─BonDriver_PT-S.ChSet.txt
        │  ├─BonDriver_PT-S0.dll
        │  ├─BonDriver_PT-S1.dll
        │  ├─BonDriver_PT-T.ChSet.txt
        │  ├─BonDriver_PT-T0.dll
        │  ├─BonDriver_PT-T1.dll
        │  └─PTCtrl.exe
        ├─BonDriverProxyEx.exe
        ├─BonDriverProxyEx.ini
        ├─BonDriver_Proxy_S.dll
        ├─BonDriver_Proxy_S.ini
        ├─BonDriver_Proxy_T.dll
        ├─BonDriver_Proxy_T.ini
        ├─ini_info.txt
        ├─LICENSE.txt
        ├─ReadMe.txt
        ├─service-install.jse
        └─service-uninstall.jse

C:\DTV\BonDriverProxyEx-Service_64bitにあるservice-install.jseを実行します
これでBonDriverProxyEXのインストール及び仕様準備はOKです
EPGDataCap_Bonセットアップ
C:\DTVを開きます
その中にEDCBのzipを解凍して出てくるEDCB_64bitフォルダをコピーします
C:\DTV\EDCB_64bit\BonDriverを開いてその中にC:\DTV\BonDriverProxyEx-Service_64bitにあるBonDriver_Proxy_S.dll BonDriver_Proxy_S.ini BonDriver_Proxy_T.dll BonDriver_Proxy_T.iniを貼り付けます。
BonDriver_Proxy_T.iniを開き14行目を下記のように編集します

CHANNEL_LOCK=255

BonDriver_Proxy_S.iniを開き14行目を下記のように編集します

CHANNEL_LOCK=255

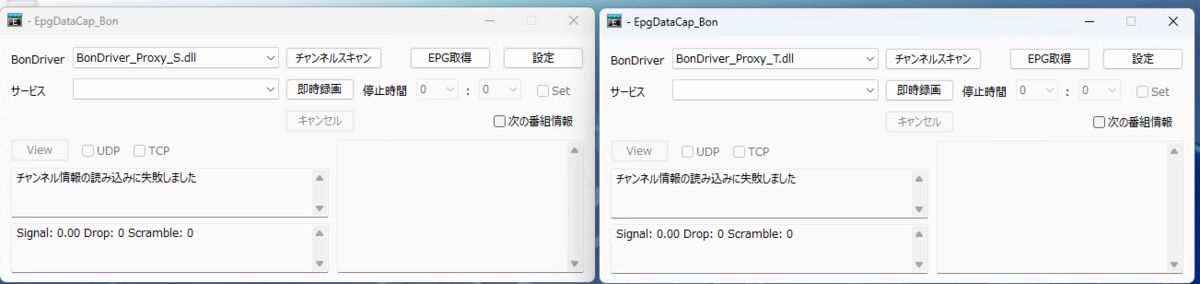

EpgDataCap_Bon.exeを2つ開き別々のBonDriver開くように選択します
両方の窓でチャンネルスキャンを開始します
BSが約380秒地上波が約490秒かかります
チャンネルスキャンが終わったら両方でEPG取得も行います
設定ボタンを押します
C:\DTV\EDCB_64bit\Settingsをクリックして削除ボタンを押します
開くを押してPC => C => DTVの順に選択して新しいフォルダrecを選択してOKをクリック
追加をクリック
動作設定の録画時、データ放送のデータを含めるにチェックを入れる
EPG取得設定のロゴデータを保存するにチェックを入れる
OKをクリックして閉じる

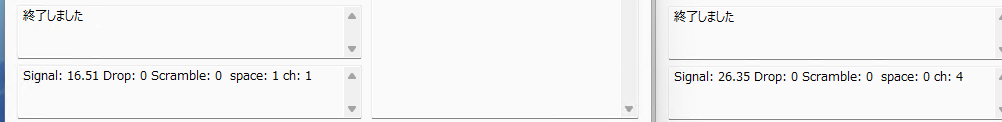

終了しましたと表示されていたらEpgDataCap_Bon.exeを閉じる
EpgTimerSrv_Install.batを実行してサービスとしてインストールする
win+rでservices.mscと入力してサービスの画面を開く
EpgTimer ServiceをWクリックしてスタートアップの種類を自動に変える
サービスの状態の下にある開始を押し、OKをクリックする
EpgTimer.exeを実行する
左上の設定から下にあるBonDriverのチューナー数をTとSそれぞれPT1/PT2が1枚なら2に2枚なら4に書き換える

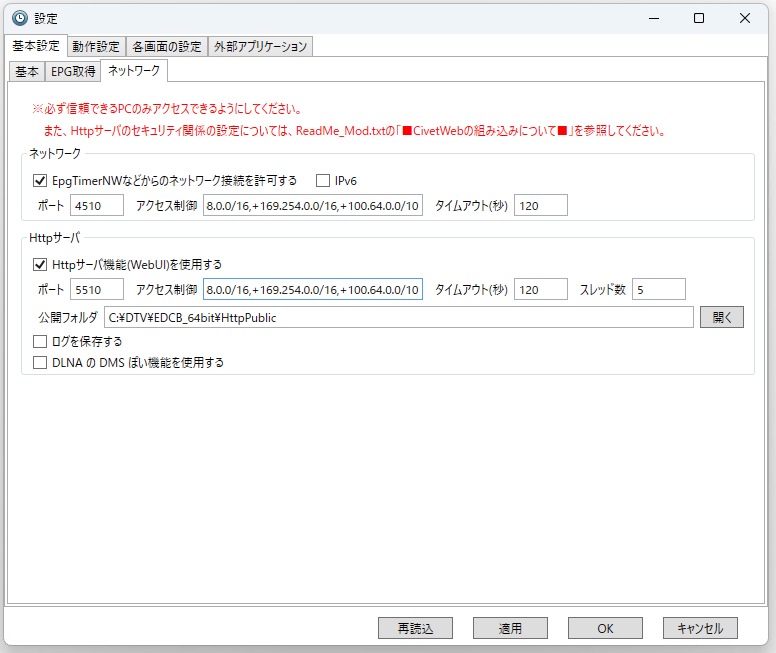

基本設定 => ネットワークのEPGTimerNWなどからのネットワークアクセスを許可するとHttpサーバ機能(WebUI)を使用するにチェックを入れる
両方のipアドレスを+127.0.0.0/8,+10.0.0.0/8,+172.16.0.0/12,+192.168.0.0/16,+169.254.0.0/16,+100.64.0.0/10に書き換える
動作設定タブの全般タブにあるサービスのロゴ画像があれば表示するにチェックを入れる
スタートアップにショートカットを作成するのEpgTimerSrvとEPGTimerの横にある作成するを両方クリックする

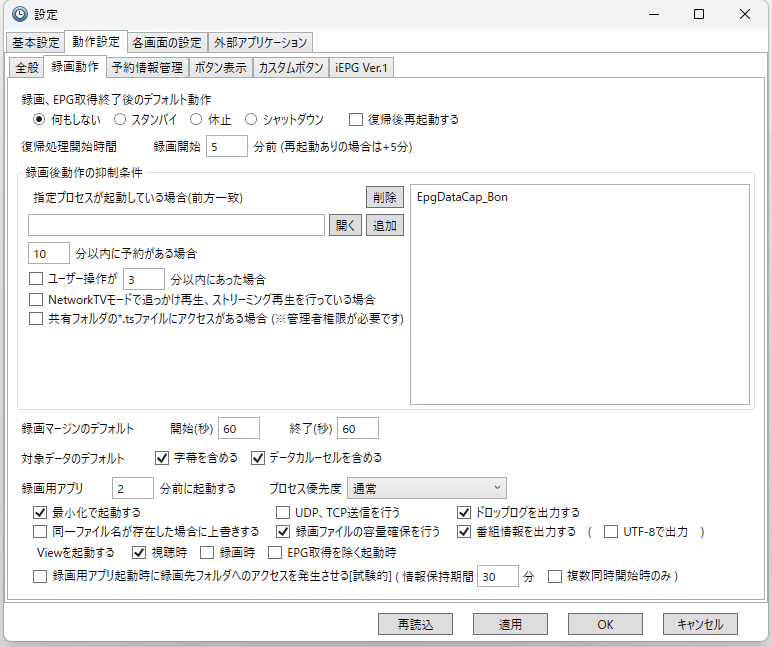

動作設定タブの録画動作にある録画、EPG取得終了後のデフォルト動作を何もしないに変更
録画マージンのデフォルトを両方60にする
データカルーセルを含めるにチェックを入れる
動作設定タブの予約情報管理タブにある録画結果を自動的に削除するにチェックを入れる
録画時のファイル名にPluginを使用するにチェックを入れる
RecName_Macro.dllを選択して右にある設定ボタンを押す
マクロの文字列をこれに書き換えてOKを押す

$ZtoH(Title)$-$ZtoH(ServiceName)$-$SDYYYY$_$SDMM$_$SDDD$_$STHH$_$STMM$.m2ts

保存ファイル名が番組名-チャンネル名-年_月_日_時_分.m2tsになる

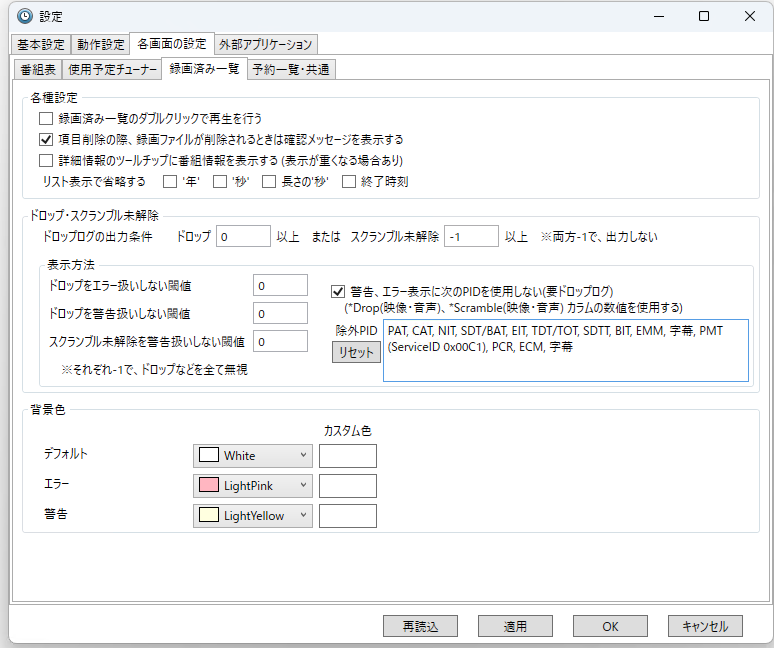

各画面の設定タブにある録画済み一覧タブをクリック
警告、エラー表示に次のPIDを使用しないにチェックを入れる
除外PIDテキストボックスにPAT, CAT, NIT, SDT/BAT, EIT, TDT/TOT, SDTT, BIT, EMM, 字幕, PMT(ServiceID 0x00C1), PCR, ECM, 字幕と入力する
OKを押して設定を保存する
終了ボタンを押す
最終的なファイル構造は下記のようになっていればOKです

C
└─DTV
    └─EDCB_64bit
        ├─B1Decoder.dll
        ├─B25Decoder.dll
        ├─Bitrate.ini
        ├─BonCtrl.ini
        ├─BonDriver
        │  ├─BonDriver_Proxy_S.dll
        │  ├─BonDriver_Proxy_S.ini
        │  ├─BonDriver_Proxy_T.dll
        │  └─BonDriver_Proxy_T.ini
        ├─Common.ini
        ├─ContentTypeText.txt
        ├─EdcbPlugIn
        │  ├─ch2chset.vbs
        │  ├─EdcbPlugIn.ini
        │  ├─EdcbPlugIn.tvtp
        │  ├─EdcbPlugIn_Readme.txt
        │  ├─Write_Multi.dll
        │  └─Write_OneService.dll
        ├─EpgDataCap3.dll
        ├─EpgDataCap3_Unicode.dll
        ├─EpgDataCap_Bon.exe
        ├─EpgDataCap_Bon.ini
        ├─EpgTimer.exe
        ├─EpgTimer.exe.rd.xaml
        ├─EpgTimer.exe.xml
        ├─EpgTimerAdminProxy.exe
        ├─EpgTimerNW.exe
        ├─EpgTimerPlugIn.tvtp
        ├─EpgTimerSrv.exe
        ├─EpgTimerSrv.ini
        ├─EpgTimerSrv_Install.bat
        ├─EpgTimerSrv_Remove.bat
        ├─EpgTimerSrv_Setting.bat
        ├─History.txt
        ├─HowToBuild.txt
        ├─HttpPublic
        ├─IBonCast.dll
        ├─libcrypto-3-x64.dll
        ├─libssl-3-x64.dll
        ├─License_CivetWeb.md
        ├─lua52.dll
        ├─openssl.exe
        ├─PostBatExamples
        ├─Readme.txt
        ├─Readme_EMWUI.md
        ├─Readme_EpgDataCap_Bon.txt
        ├─Readme_EpgTimer.txt
        ├─Readme_Mod.txt
        ├─RecName
        │  ├─RecName_Macro.dll
        │  └─RecName_Macro.dll.ini
        ├─SendTSTCP.dll
        ├─Setting
        │  ├─BonDriver_Proxy_S(BonDriverProxy).ChSet4.txt
        │  ├─BonDriver_Proxy_T(BonDriverProxy).ChSet4.txt
        │  ├─ChSet5.txt
        │  ├─EpgData
        │  ├─HttpPublic.ini
        │  └─XCODE_OPTIONS.lua
        ├─Tools
        ├─ViewApp.ini
        ├─Write
        └─zlib52.dll

ポートを開けよう

win+rでWF.mscと入力してWindows FireWallを起動します
受信の規則
新しい規則

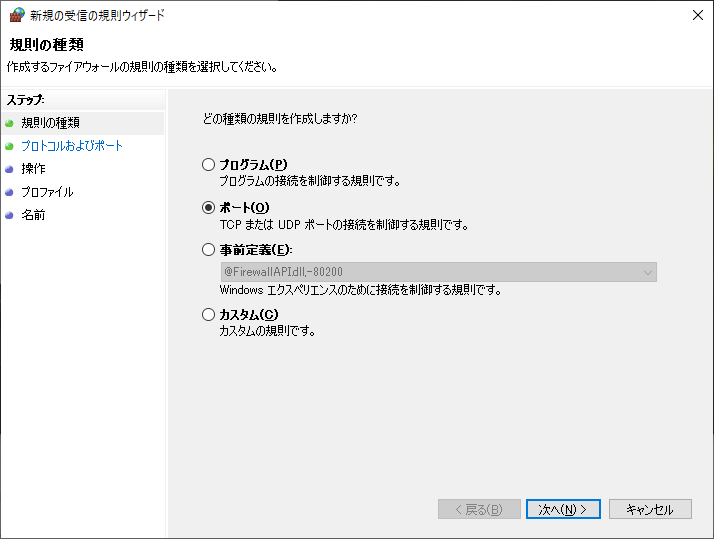

ポート

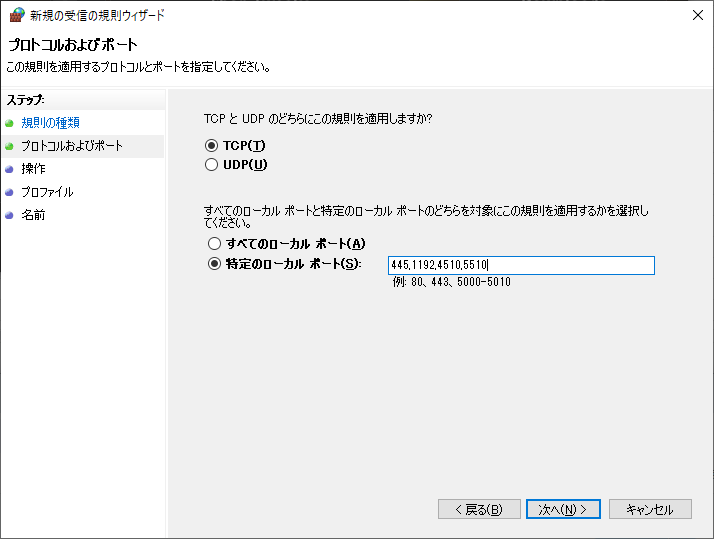

samba(TCP/445)/ProxyEX(TCP/1192)/EpgTimerNW(TCP/4510)/EMWUI(TCP/5510)のポートを開ける場合は445,1192,4510,5510と入力
接続を許可する
ドメインとプライベートのみチェック入れる

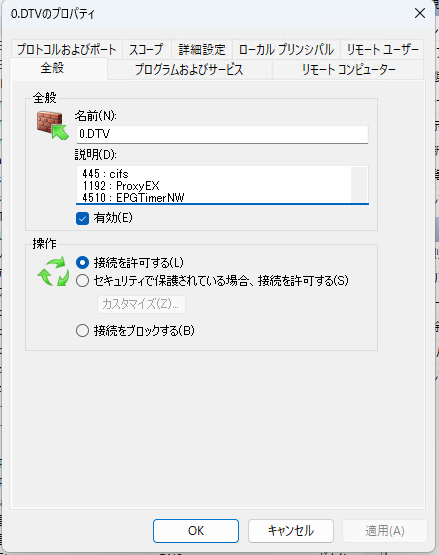

名前と説明を書きます
自分の場合こう書いています 0.DTV

445 : cifs
1192 : ProxyEX
4510 : EPGTimerNW
5510 : EMWUI

録画予約を入れてみよう

EPGTimerを開きタスクバーに固定化しておきましょう
自動予約登録タブをクリックして右端にある追加をクリック
右端にある映像のみをクリック
スクランブル放送を無料番組のみ対象とするに切り替える
検索キーワードに検索したいタイトルを入力(画像例では薬屋のひとりごと)して下にある検索ボタンをクリック
キーワード予約の横にある追加ボタンをクリック
閉じるボタンをクリック

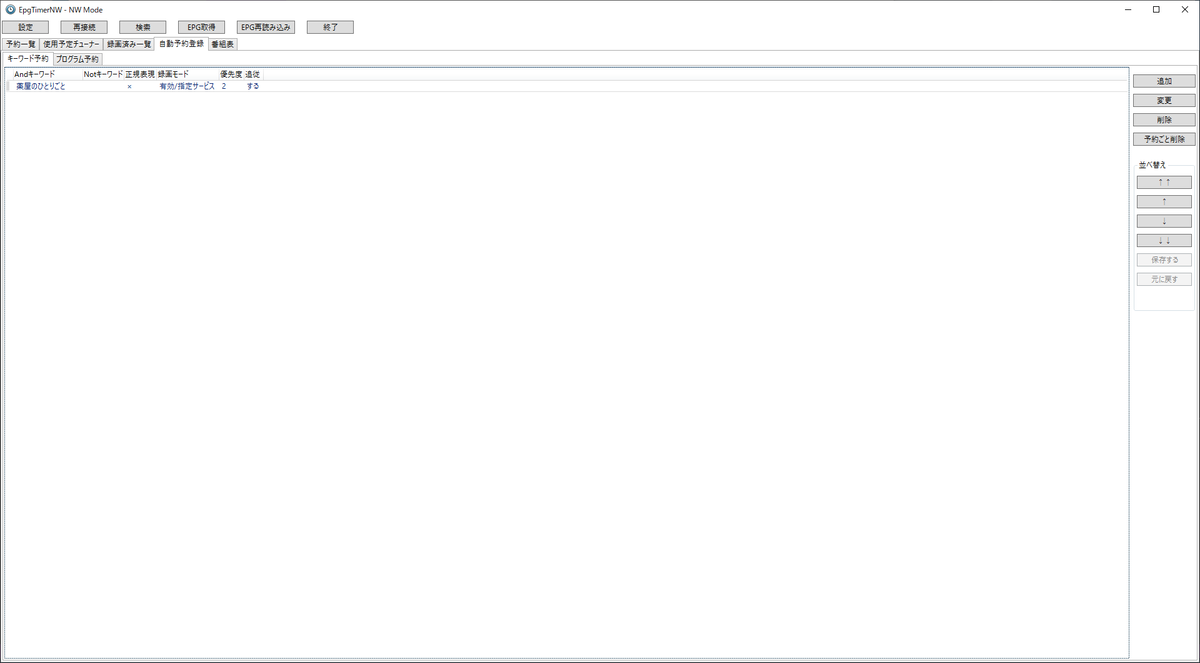

このように自動検索ワードに追加される

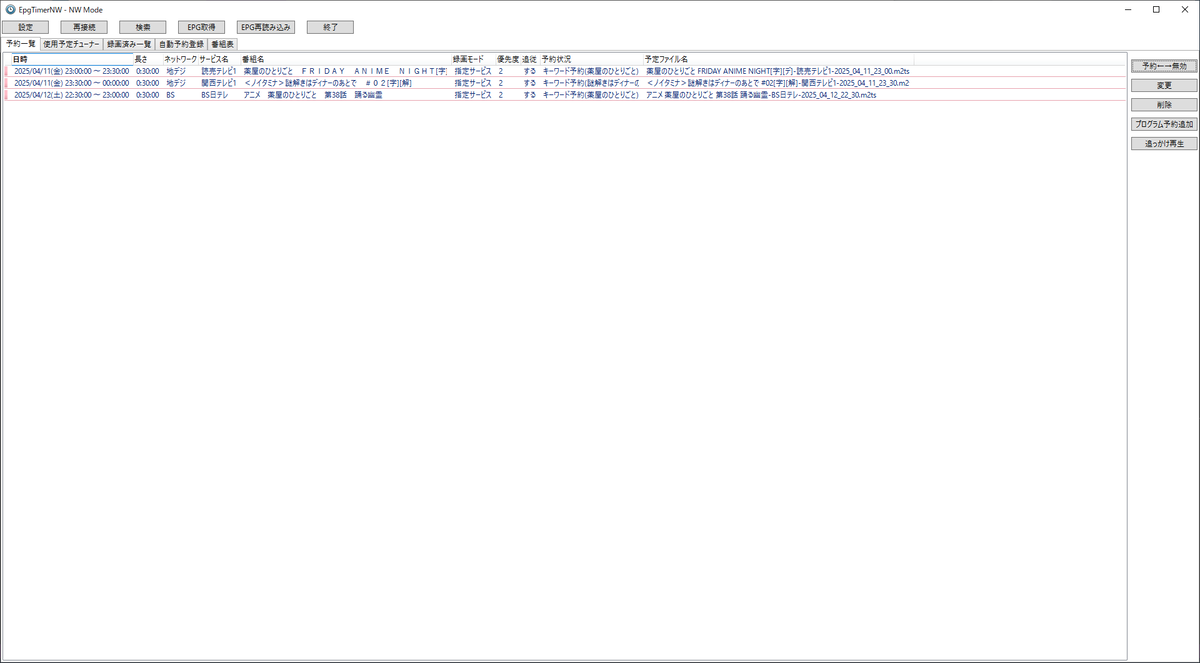

予約を複数追加すると予約一覧タブにこのように表示される
